特点与优势
高测量性能，带宽可达4 GHz
高测量速率：一百万个波形/秒
出色的信号可靠性和完整性
输入通道：4个
采样率： 20 Gsample/s
存储深度：高达400 Msample
高性能探头

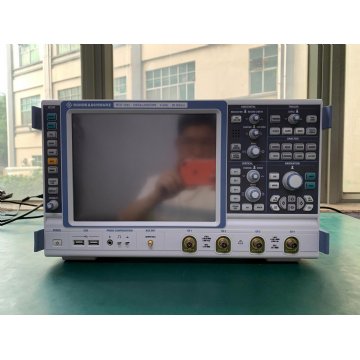

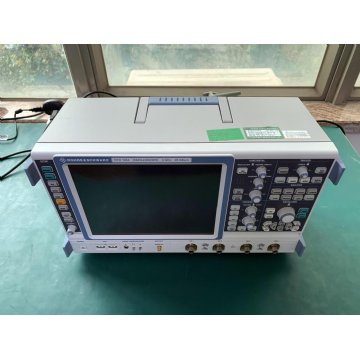

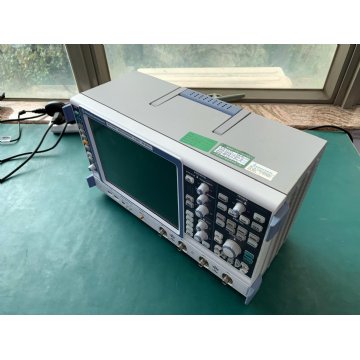

数字示波器
RTO1044数字示波器技术指标：
快速排查信号故障
每秒一百万个波形：故障排查准确，无需猜测
R&S®RTO的采集率高达每秒一百万个波形，其排查错误的速度明显更快。
采集率极高，对功能不存在任何限制
R&S®RTO示波器是**种具备高采集率、且对仪器设置和可用分析功能不存在任何限制的仪器。
该示例展示了如何以持续模式对一个波形进行快速的直方图测量。
支持历史信息查看功能，故障分析快速
借助R&S®RTO示波器，始终可以查看以前和当前的波形。
无论什么功能中止了测量过程，存储在存储器内的测量数据均可以立即用于分析工作 。
硬件加速的分析功能
测量速度极高，对于复杂的分析功能也不例外
R&S®RTO示波器中的大量分析功能均使用硬件实现的。
计算过程可以并行运行，并且史无前 地可以确保高采集率，即使分析功能处于工作状态。
FFT 频谱分析：功能强大，易于操作
R&S®RTO示波器FFT功能的精度、速度和功能极为优异，且易于使用。
模板测试：配置快捷，结果可靠
使用R&S®RTO示波器进行高速掩码测试：十秒钟之内，可以完成六百万个以上波形的采集、评估和显示工作。
分析功能**，每信道同时可分析多达三个波形
使用R&S®RTO示波器，用户**次可以自行配置数据抽取类型和波形算法，并可以同时显示多达三个波形。
高精度数字触发系统
触发抖动极低，可以实现高精度测量
基于硬件信号处理技术，R&S®RTO示波器**实现了实时数字触发系统。
它提高了触发灵敏度、减少了触发抖动，并实现了一些新功能，
例如灵活地配置滤波器或者触发数学组合输入信号。
全带宽范围内，触发灵敏度极高
根据触发定义，数字触发器可以对每一个采集到的样本进行验证。
用户可以设置示波器的触发滞后参数，以在任何信号噪声电平条件下都实现稳定的触发操作。
对于触发信号，使用可调数字滤波器
用于测量信号和触发信号的滤波器设置：数字低通滤波器的截止频率可以选择，
并可以用于测量信号、触发信号或者同时用于这两种信号。
操作方法，更加简易快捷
使用直观的菜单结构，操作更快捷
显示屏上边缘的工具栏、清晰的菜单结构，帮助用户快速找到各种丰富的功能，无需大量查找。
控制元件采用颜色编码，更加易于辨识
垂直系统和触发系统的控件采用颜色编码。
纵轴定位和刻度旋钮的周围使用了多种颜色的发光二极管，以采用特定颜色可视化显示当前已经选定的通道。
信号图标支持拖放功能
显示屏边缘的信号图标实时显示波形和测量结果。这些图标也可以拖放至主界面，并全尺寸显示相应的波形。
对话框采用半透明设计，始终可以观察到完整的测量信号
流的半透明对话框使得用户可以始终看到测量结果
令人信服的测量精度
固有噪声极低，测量精度极高
R&S®RTO1024示波器典型的固有噪声：直方图测量的标准偏差（S-dev）
测量条件：50mV/div,分辨率100ps,无滤波器
使用单核模数转换器，动态范围更大
R&S®RTO示波器始终使用高有效位数（ENOB）的模数转换器，
确保可以准确的描述信号细节，并具备极大的动态范围。
全带宽测量，即使对于输入灵敏度范围≤10mV/div的情况
R&S®RTO示波器的输入灵敏度可以高达1mV/div。然而，它们仍然工作于非常高的测量精度。
因为，其灵敏度等级的实现不仅使用了基于软件的缩放功能，还采用了前端可切换的放大器。
与温度无关的增益和偏差误差极小
罗德与施瓦茨示波器示波器的放大器和前端衰减器均进行了极为**的补偿。
此外，还采用了精密的温度控制技术，确保整个仪器具备优良的高温稳定性。
具备**的连续工作必要条件，不会因自动补偿导致恼人的工作中断。
信道与信道之间的隔离度极高，无串扰现象
R&S®RTO前端使用了高性能设计的屏蔽罩，确保通道与通道之间实现可靠的隔离。
采集系统
输入通道 R&S®RTO1002/R&S®RTO1012/R&S®RTO1022 2
R&S®RTO1004/R&S®RTO1014/R&S®RTO1024/R&S®RTO1044 4
带宽 (–3 dB) at
50 Ω R&S®RTO1002 和 R&S®RTO1004 600 MHz
R&S®RTO1012 和 R&S®RTO1014 1 GHz
R&S®RTO1022 和 R&S®RTO1024 2 GHz
R&S®RTO1044 4 GHz
上升时间（计算值） R&S®RTO1002 和 R&S®RTO1004 583 ps
R&S®RTO1012 和 R&S®RTO1014 300 ps
采集系统
采样率（实时）
10 G sa/s 每通道
R&S®RTO1044 10 Gsa/s 每通道
20 Gsa/s 使用两个通道
记忆深度 标准配置，按每通道/1个通道处于工作状态 R&S®RTO: 两通道型号： 20 /40M样本
R&S®RTO: 四通道型号： 20 /80M样本
**升级（R&S®RTO-B102选件），
按每通道/1个通道处于工作状态 R&S®RTO: 两通道型号： 100 /200M样本
R&S®RTO: 四通道型号： 100 /400M样本
**采集率 连续采集与显示，10 G 样本/s, 1 k 样本 1 000 000 波形／秒
超分割模式 < 200 ns盲区时间
数据抽取模式 对于抽取模式和波形算法的任何组合，每通道均**可以支持 3个波形 采样、峰值检测、高分辨率、有效值
波形算法
无，包络，平均
插值模式
线性,Sin(x)/x,采样与保持
水平系统
时基范围
25 ps/div 至 50 s/div
时基精度 供货/校准之后 2.5 ppm
供货/校准之后 (R&S®RTO-B4 选件) 0.02 ppm
通道偏移校正
±100 ns (实时偏移校正, 通道到通道触发–例如状态检测偏移校正)
触发系统
触发类型
边沿、干扰、脉宽、欠幅、窗口、超时、区间、斜率、数据时钟、模式、状态、串行模式,I2C, SPI, 可选：UART/RS-232, LIN, CAN, FlexRay
灵敏度 触发滞后参数的定义 可自动也可手动设置范围：0.1 div至5div
可检测**脉冲干扰信号h
100 ps
R&S®RTO1044 50 ps
耦合模式
对于选定通道，可以在100 kHz至50%模拟带宽的截止频率范围内，选择RF抑制
波形算术运算
代数运算种类 算术运算、逻辑运算、比较运算，频域，数字滤波器
硬件加速的数学计算功能 +, –, *, 1/x, |x|, 求导, log10, ln, log2, 缩放, FIR, FFT 幅值
分析和测量功能
硬件加速的分析功能
频谱、直方图、模板测试、光标
硬件加速的测量功能
幅度测量、时间测量
一般数据
尺寸 宽 x 高 x 深 427 mm x 249 mm x 204 mm
(16.81 in x 9.8 in x 8.03 in)
重量 R&S®RTO1024 9.6 kg (21.16 lb)
显示器
10.4" LC TFT彩色触摸屏,
1024 × 768像素(XGA)

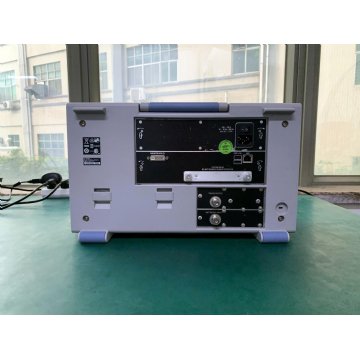

连接
1Gbit/sLAN，4×USB 2.0，GPIB(可选)，DVI（用于外部监视器），外部触发
